二十千瓦接单相电源时,导线截面应为多少平方?漏电断路器应配用多少安?
连接到单相网络的二十千瓦? 绝对不是? 单相最大功率一般不超过10千瓦乘4.54545A=90.9A。至少应使用16平方毫米的铜线或25平方毫米的铝线。
如果是感性负载,请将线径增大一倍。
只需使用额定值为 100A 的漏电流保护(感性负载使用 150A)。
20千瓦需要多少平方的电线
20千瓦需要25米的电线,因为单个20kW的电源电流约为90安培,25米芯铜线的安全负载能力为120A。如果是三相负载,可以使用10号的电线,注意电线的长度。

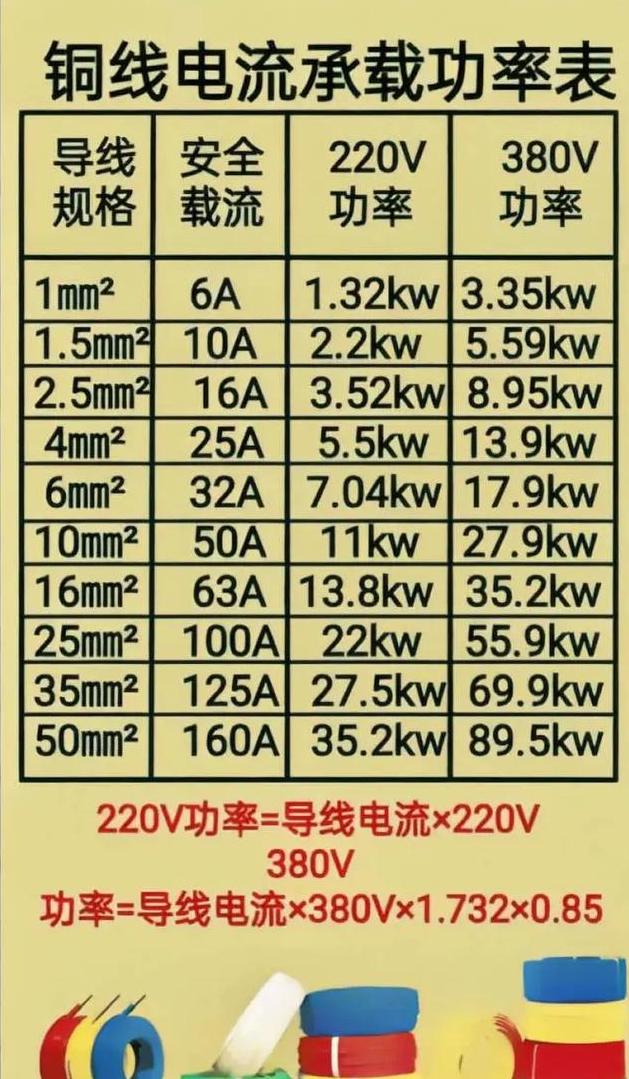

一般铜线安全性的计算方法为:铜电力线2.5毫米平方-28A的安全负荷。
4芯铜电源线的安全负载为-35A。
6平方毫米铜电力线-48a的安全负载。
毫米10股铜电源线的安全负载为-65A。
16平方毫米铜电源线安全负载-91a。
25平方铜电力电缆的安全负载为-120A。
20kw用几平方的线?
答案:如果为20千瓦时,则使用10-平方米(铜)电缆用于三相电源,电压为380V,380V电压电源为16平方米(铜)电缆。电压为220V。
分析:根据三相功率的公式:p =√3*cosin,p是电力,√3≈1.732是三个相关的公式,使用20kW电源和带有380V电压的三相电源时 - 相放大率,u是一个电压,i是电流,cosφ是一个功率率(通常为0.8),而i =。
p/√3*u*cosin = 20000/(1.732×380×0.8)≈38a,请参阅实际硬件手册。
每个方铜电缆的安全操作电流为6A,即38÷6≈6.33平方米。
对于一般电缆型号规格,我们建议您选择10mm或更高的铜线。
如果单相电源的电压为220V,则一个相功率公式:p = u*i*cosin,p是电源,u是电压,cosφ是一个功率速率(因为该值是值为1,因此不需要),i = p/u = 20000/220≒91A,当与典型的电缆模型和规范结合使用时,它变为91÷6≒15.2平方米。
我们建议您选择16mm或更多的铜芯电缆。
补充:请参阅实用的硬件手册。
铝电缆每平方米的安全操作电流为4.2A,并且根据此参数计算铝核电缆。
补充:(1)电路中电缆的额定电流也与电路框架的铺设方法有关。
但是,额定电流仅根据电路框架的铺设方法(铺设)而发生变化。
)根据电缆的材料和导线的直径,考虑额定电流的变化。
这个比例很小,通常被忽略。
②基线电压下降为500米。
线距离必须保持在500米之内,并且默认情况下,线电压下降将被忽略。
③通常使用的电缆的模型和规格如下:1mm 2,1.5 mm 2 mm 2,2.5 mm 2,2,4 mm 2,10 mm 2,16 mm 2,25 mm 2,25 mm 2,35 mm 2,50毫米2、70毫米2、95毫米2、120毫米2、150毫米2、185 m。
平方米 这个答案是供参考,而不是基于实际经验。
可以承受电缆的电流与横截面区域不成比例。
电缆的具体选择必须基于功率。
计算此电源设备的正常工作电流,并将正常操作电流与电缆的额定电流(通常为制造商提供此参数)进行比较。
20kw要多少平方线
不需要小于35平方毫米的电线。在电力应用中,为了确保电力的正常运行和设备的安全性,应考虑该线路的交叉相关区域是否满足负载需求。
对于20 kW的功率,首先必须计算电流。
通常,在单相电路中,该流量为每千克的4〜6安培。
因此,对于20 kW负载,电流可能在80〜120安培之间。
考虑到线路的潜在损失和安全要求,应在实际选择中选择一个大型的横截面区域。
对于如此大的电流,传统的电线横截面选择标准通常不小于35平方毫米。
这样的选择可以确保线的温度在可接受的范围内,并降低过载造成的安全危害。
同样,为了确保所选的线可以满足实际使用的需求,还必须考虑诸如线的长度以及铺设当前承载能力之类的因素的影响。
因此,对于20 kW的功率要求,不应选择小于35平方毫米的线。
