变压器绕多少圈是多少伏的?
计算有关变压器电路数量的方法:1。找到每伏的曲线数:伏特的曲线= 55/铁心脏部分,例如铁心段=3.5╳1.6= 5.6平方厘米,数量伏特= 55 // 5.6 = 9.8曲线2,找到线圈N1 =220╳9.8= 2156的元素线圈,将Sbublidin N2 =8╳9.8╳9.8╳1.05= 82.32以82曲线的数量为1.05线圈。
我认为这是2'AN。
变压器输出能力=8╳2= 16转化器入口容量voldemort =变压器输出能力/0.8 = 20 20 Voldema初级Voldema电流I1 = 20/220 = 0.09 ANTHOLOCY LINEM DIAMETER DIAMETER DIAMETER D = 0.8i直径I消除D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 D1 = 0.8√i1=0.8√0.09= 0.24 mm变电站线圈直径d2 =0.8√i2=0.8√2= 1.13 mm变压器通道是次级变压器电压的1.4倍。
变压器是一种使用电磁诱导原理来改变交流电压的设备。
主要功能是:电压变换,电流变换,电阻变换,绝缘,电压电压(磁饱和变压器)等。
它可以分为:功率变压器和特殊变压器(电炉,整流器变量,工业频率测试变压器,压力调节器,矿石变压器,中频变压器,高频变压器,影响变压器,仪器变压器,仪器变压器,电子变压器,电子变压器,电子变压器,反式变压器,反式变压器 - 电动性,肠道传感器等)。
变压器初级线圈怎么计算

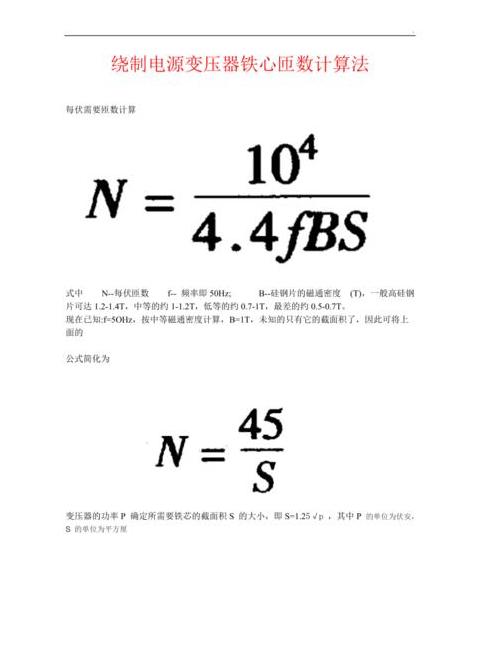

变压器初级线圈的计算涉及一个关键公式,基于磁通量、工频、铁心截面和最大磁感应强度的综合考虑。具体计算时,我们首先需要确定“每伏匝数”,计算公式为:n=√2/2πfΦ=0.225/(f*S*Bm)。
这里,n代表每伏的匝数,f是市电频率(单位:赫兹),Φ是磁通量(单位:韦伯),S是磁芯横截面积(单位:平方米),Bm 为最大磁感应强度(单位:Te Sla)。
该公式基于电磁感应原理,通过磁芯材料的特性和工作频率来确定初级线圈的匝数。
一旦确定了每伏的匝数,我们就可以计算出变压器初级线圈的总匝数N。
此步骤涉及将每伏匝数乘以初级电压。
更准确地说,N=n*U,其中 U 是以伏特为单位的初级电压。
这个计算过程帮助我们根据实际需要调整变压器的初级线圈数量,以确保其能够高效运行并满足负载要求。
需要注意的是,磁芯材料的选择和工作频率的设置对计算结果有很大影响。
例如,使用不同类型的基材(如硅钢片)会改变Bm的值,从而影响n的计算结果。
同样,工业频率的变化也会直接影响n的计算。
因此,在实际应用中,我们需要准确测量和设置这些参数,以确保变压器能够高效、稳定地运行。
另外,磁通量Φ的大小也是影响计算的关键因素。
磁通量受铁心截面S和最大磁感应强度Bm的影响,这些参数的选择和优化将直接影响变压器的性能。
因此,在计算初级线圈时,必须考虑各种因素,以确保设计的变压器能够满足实际应用的需要。
综上所述,变压器初级线圈计算是一个复杂但关键的过程,这要求我们不仅要了解基本的电磁原理,还要对材料特性和工作参数有透彻的了解。
通过精确的计算和合理的参数,我们可以设计出性能优异、稳定可靠的变压器,以满足各种电力应用的需求。
变压器线圈匝数的计算
在设计和制造变压器时,正确计算线圈转弯的数量至关重要。线圈的数量决定了变压器的性能和效率。
计算变压器主要线圈转弯的公式为:W1 =(U1*10000)/(4.44*f*b*sc)。
在这是输入电压(单位:伏特),F是频率(单位:Hz),B是磁流密度(单位:Weber/Sarear meter),而SC是核心交叉 - 剖面区域(单位)。
:平方米)。
使用此公式,可以精确计算主要线圈所需的回合数。
根据主要线圈风数的计算,下一步是计算次级线圈的窗户数量。
计算公式为:TV1 = W1/U1。
这里TV1代表电压转换关系,W1是先前计算的主要线圈奖金数,U1是输入电压。
该公式可以确定主要线圈与输入电压的比率。
最后,可以使用以下公式计算次级线圈的数量:W2 = TV1*U2*ΔU%。
在此公式中,TV1是电压转换比,U2的输出电压和ΔU%电压变化速率。
使用此公式,可以精确计算次级线圈的转弯数,以确保变压器可以满足不同的电压要求。
对这些计算方法的理解和掌握对于确保变压器的构建和生产达到所需的结果至关重要。
通过精确的计算,由于不正确的线圈扭曲,可以避免绩效损失或效率损失。
在实际应用中,还必须根据特定的工作环境对这些参数进行调整,并确保在不同条件下变压器可以稳定工作。
正确的计算不仅可以提高变压器的性能,而且还可以延长其寿命,并且可以降低维修和交换的成本。
变压器初级线圈怎么计算
变压器“每个体积”由此公式确定:n =√2/2πfφ= 0.225/(f*s*bm)。然后使用初始电压进行n的整体转弯。
在公式中:φ -magnetic流(韦伯),f -Moding的频率(Hertz),s -irrirer corse -ectional -ectional -emporast(平方米),bm -maxmimum磁性诱导的强度(特斯拉)。
怎样计算高频变压器的初级匝数
您的条件不完整。
假设开关频率f=20kHz,磁芯截面约为S=7.5mm2,磁芯磁感应强度B=1T。
您可以使用以下公式计算每伏电压。
将电压的线圈匝数n:n=0.225/(BSf)代入上述数据可得:n=0.225/(1x7.5x10^-6x20x10^3)=1.5Z/V。
这样,变压器的初级匝数为265Vx1.5Z/V=397.5。
建议选择398发。
变压器次级匝数为55Vx1.5Z/V=82.5。
建议选择83匝。
确定了变压器的匝数后,下一步就是考虑线径的选择。
线径可根据电流密度要求选择。
选择导线时应考虑电流密度、导线材质、导线温升等因素。
通常,电流密度的选择会根据线材材质和使用环境来确定。
对于铜导体,推荐的电流密度范围为3-8A/mm2,具体值应根据实际应用和标准确定。
另外,还需要保证线材的发热不超过允许范围,以保证系统的稳定性和可靠性。
在实际应用中,必须考虑某些细节。
例如,电线绝缘性能、电线连接方法、电线散热性能等。
会影响变压器的一切运行性能和可靠性。
因此,在选择电线时,应综合考虑多方面因素,以确保变压器能够稳定可靠地工作。
另外,还需要根据实际需要选择合适的绕制方法和工艺,以保证变压器的性能满足预期要求。
一般来说,计算高频变压器的初级匝数需要考虑多种因素,包括开关频率、磁芯特性、电压和电流等。
选择电线时,应根据电流密度要求、电线材质、使用环境等因素确定合适的线径。
同时,还需要注意电线的绝缘性能、连接方法、散热性能等细节,以确保变压器能够稳定可靠地工作。
