50KVA变压器铁损铜损计算方法及公式

50KVA的变压器铁损和铜损是多少

铜损耗=主动能力 * 1.5%铁损耗=反应能力 * 3%50变压器仅在超过80时记录铜和铁损耗

变压器铁心损耗计算公式

1、计算变压器铁损 变压器损耗主要分为铁损和铜损。
铁损又称空载损耗,是指变压器空载时铁芯存在而引起的固定损耗。
铜损又称负载损耗,是指变压器带载运行时,电流流经绕组所引起的电阻损耗。
2、变压器损耗计算公式 (1) 有功功率损耗: \(\deltaP=P_{k\text{t}}\beta^2P_{k\text{p}}-(1)\)(2) 无功率损耗:\(\deltaQ=Q_{K\text{T}}\beta^2Q_{K\text{p}}-(2)\)(3) 总功率损耗: \(\deltaP_{\text{z}}=\deltaP+KQ\deltaQ-( 3)\) 其中:\(Q_0\)为空载无功损耗(kvar),\(P_0\)为空载损耗(kW),\(P_{K}\)为额定负载损耗(kW),\(S_n\)为变压器额定容量(KVA) ,\(i_0\%\)为变压器空载电流百分比,\(u_k\%\)为短路电压百分比,\(\beta\)为平均负载系数,\ (K_t\) 是负载变化损耗因数,\(Q_K\) 是额定负载漏电功率 (Kvar),\(K_Q \) 是无功功率的经济当量 (kW/Kvar)。
3、公式计算中各参数的选择条件 (1)\(K_t=1.05\) (2) 对于城市电网和工业电网中的6kV至10kV降压变压器,取最小无功功率当量的系统。
负载 \( K_Q=0.1\)kW/Kvar(3) 变压器平均负载系数,对于农用变压器,\(\beta=20\%\) 工业企业实行三班制是可取的。
(4) 变压器期望运行时间\(t=8760\)小时,最大失载时间\(t=5500\)小时。
- 变压器负载损耗\(P_0\)、额定负载损耗\(P_K\)、\(i_0\%\)、\(u_k\%\)在产品数据中标明。
4、变压器损耗特性——\(P_0\)空载损耗,主要包括铁损、磁滞损耗和涡流损耗。
磁滞损耗与频率成正比,与最大磁通密度和磁滞因数的功率成正比。
涡流损耗与频率、最大磁通密度和硅钢板厚度的乘积成正比。
-\(P_C\) 负载损耗,主要是负载电流流过绕组时的电阻损耗,一般称为铜损。
其大小根据负载电流而变化,与负载电流的平方成正比,并表示为标准线圈温度当量。
负载损耗还受变压器温度的影响。
负载电流引起的漏磁会导致绕组中的涡流损耗和绕组外部金属部件中的杂散损耗。
变压器总损耗\(\deltaP=P_C\)、变压器损耗因数\(=\frac{P_C}{P_0}\)、变压器效率\(=\frac{P_z}{P_z+\deltaP}\)、其中\(P_z\)是变压器次级侧的输出功率。

变压器铁损怎么计算

(1)主动功率损失:ΔP= p0 + + + +

(2)反应性损失:Δq=q0 Q0 = Q0ktβ2qk; ΔPZ=ΔP+KQΔQ。

在计算上述公式时,选择每个参数的条件:

(1)为城市和工业电气网络,将KT = 1.05

(2); 当6KV〜10KV降低变压器负责该系统时,其反应能力KQ = 0.1 kW/ kvarr时,β= 20%的工业公司可以接受三个团队的系统,β= 75%是可以接受的;核是由绕过绕组的电压确定的。
因此,当将标称电压应用于变压器的主要(或次级)侧时,铁核中的主磁流量达到变压器的标称工作时间的值。
此时,功率损失(铁)。
铁核中的损失也达到了在工作条件下变压器值的标称值。

因此,当变压器为空时,可以将主(或次要)侧的输入功率视为变压器的所有铁损耗。

详细信息

铁损失能力的计算:不同模型和能力的铁损失功率,计算公式为:

功率铁损耗(kWh)=真空丢失(千瓦)×功率持续时间(时间)

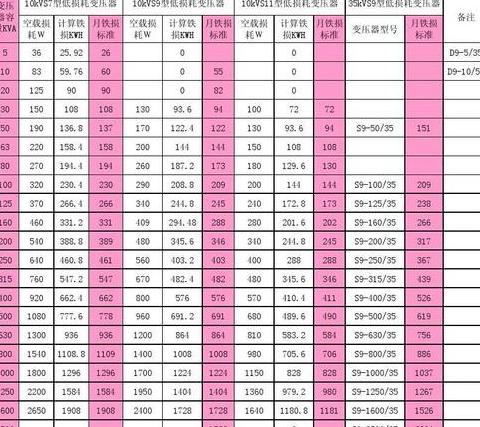

分布变压器的真空丢失(铁损失)可以在下面的密封表中找到。
食物时间是变压器的实际操作时间,该时间是根据以下原则确定的:对于连续电力使用者而言,

(1),整个月计算为720小时。

(2)由于出于电网原因的间歇性电源或有限的电源,因此计算必须基于用户子站提供的实际电源小时数。
很难作为借口计算。
必须始终根据一个月的完整操作来计算。
变压器关闭后,将自动从保险丝管到发电站所需的时间自动扣除。
计算铁的损失时。

参考资料来源:变压器的百度纪用

参考来源:铁的baidu-encyclopedia

500KVA的变压器每月铁损是多少度?

变压器的铁损耗是指变压器的非载荷损失,而相应的铜损耗是指变压器负载的损失。
“变压器损耗表”的比较表明,这些类型的变压器能力为500kVa:S9-500/35,没有载荷损失(铁损失)为0.86 kW,因此每月的铁损失为:0.86 *每日操作时间*30 = S9-500/10每天运行25.8小时,而没有负载的损失(铁损失)为0.96 kW,因此每月的铁损失为:0.96*工作时间*30.30 = 28.8每日电力工作时间S11-500 S11-500 /10,没有负载的损失(铁损失)为0.68 kW,因此每月铁损失为:0.86*每日操作时间*30 = 25.8每日工作时间,而必须根据负载和Q =(KT =)计算铜损失)β2(QK)。
其中,KT是指负载波动损失的系数,NCK是指估计的载荷磁流量(KVAR)的功率,β是指平均负载系数。
